模块概览
模块型号 |
M201Z |

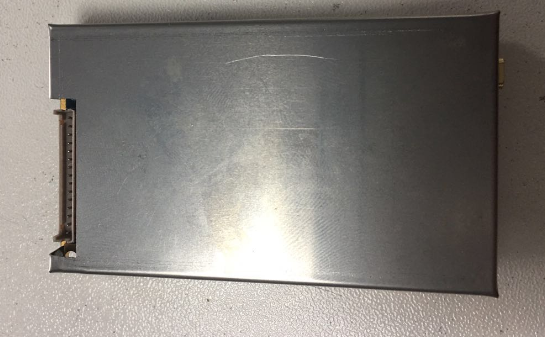

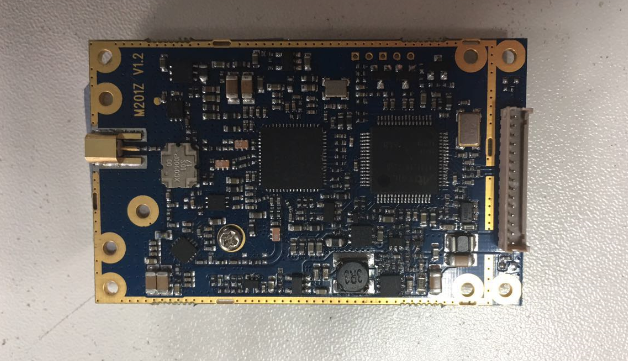

实物照片 |
|
射频通道 |
MMCX |
天线连接模式 |
单天线 |
接口连接器 |
Molex 53261-1571 |
射频连接器材质 |
黄铜 镀金 |
PCB材质 |
Rogers FR4镀金 |
屏蔽罩材质 |
铝 |
连接器PIN脚定义
模块型号 |
M201Z |
定义 |

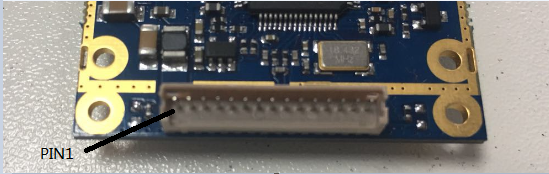

实物照片 |
|
|
1 |
VMAIN |
同时接3.3V电源 |
2 |
GND |
同时接地 |
3 |
||
4 |
GPIO3 |
GPIO |
5 |
RESET |
复位 |
6 |
ANT1 |
控制逻辑,控制哪个天线开启的逻辑 |
7 |
ANT0 |
|
8 |
USBDM |
USB |
9 |
USBDP |
|
10 |
GPIO1 |
GPIO |
11 |
GPIO2 |
GPIO |
12 |
LED1 |
LED |
13 |
UART_TXD |
串口 |
14 |
UART_RXD |
|
15 |
GPIO4 |
GPIO |
结构尺寸
轮廓及孔位置
安装孔直径和屏蔽罩位置
最高与最低点
散热片安装位置
产品描述: |
|
◆ 选用Impinj 性能优异的超高频芯片INDY R2000。
◆ 宽输入电压9V-30V。
◆ 超高的读写速率,一次性读216字节时间<500mS,一次性写216字节时间<3.5S。
◆ 超强的灵敏度,抗干扰性强,并发能力强。
◆ 具有硬件检测功能,实时监测CPU运行状态。
◆ 低功耗设计,30dBm 输出功率时,峰值电流只有800mA,业内最低。
◆ 射频放大器状态实时监测,确保功放不出现饱和状态。
◆ 双备份输出功率矫正,保证射频输出精确可控,两个互相备份的功率校验模块。
◆ 设计成熟稳可灵活采用主从、定时工作模式,2路继电器可驱动大功率LED、报警器等。
◆ 外接4个天线,高速轮训4天线,每个天线最短轮询时间约为25mS,可单独配置各天线的轮询时间。可以判断天线连接状态,可通过命令关闭。
◆ 业内最好的多标签识别算法,卓越的多标签识别能力,瞬间能读取200张以上的标签。
◆ 全部用最好的连接器,保证可靠连接。
◆ 超薄铸铝机身,现代的工业设计理念,精美外观,坚固耐用。
◆ 杰出的散热设计,发热器件全部有导热结构,大面积的散热片接触面,可长期工作不发热。
◆ 提供SDK动态连接库(DLL),支持二次开发。
◆ 应用场景:智能交通、图书管理、物流管理、资产管理、供应链等
产品型号 |
JT-928 |
性能参数: |
|
工作频率 |
902~928 MHz 865~868MHz |
支持协议 |
ISO18000-6C(EPC C1 GEN2) |
射频芯片 |
Impinj R2000芯片 |
空中接口协议 |
EPCglobal UHF Class1 Gen2/ISO 18000-6C |
射频功率 |
0dBm~30dBm(软件可调) |
应用软件 |
提供DEMO软件及C#、VC、Java开发例程 |
数据接口 |
具备Wiegand26\34\42、RS232、RS485、TCP/IP、WIFI等数据接口 |
工业防雷 |
6000V工业级高压防雷 |
低温保护 |
东北、西北等极寒地区,加低温处理 |
读取距离 |
外接12dbi天线稳定读取30m(与标签及环境相关) |
存储空间 |
256M大容量Flash掉电保存(定制) |
调频方式 |
广谱跳频或定频 |
输入输出接口 |
2路继电器输出,2路I/O输入 |
标签信号值 |
RSSI数值检测 |
接受灵敏度 |
<-85bBm |
盘存标签峰值速度 |
>700张/秒 |
散热方式 |
空气冷却 |
工作区域支持 |
US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Mainland China Japan Korea Malaysia Taiwan |
物理参数: |
|
射频接口 |
4路TNC外螺母头 |
电源 |
12V/3A电源适配器 |
通讯接口 |
USB,UART,TCP/IP |
工作温度 |
-20℃~+65℃ |
存储温度 |
-45℃~+95℃ |
产品尺寸 |
63*40mm |
重 量 |
2KG |
材 料 |
铝合金 |
